Ingeniería de bolsas para cubierta de grado marino: hidrólisis de agua salada y cargas de corte dinámicas

Atar una bolsa seca a un kayak o plataforma de SUP parece sencillo. Conseguir un socio OEM capaz de fabricar una bolsa de cubierta que sobreviva a una temporada de exposición al agua salada y a olas de Clase IV es un problema de ingeniería de materiales. La mayoría de las bolsas secas comerciales no gotean por el cierre principal. Fallan en los puntos de anclaje o el propio material se desintegra bajo la radiación ultravioleta.

ParaDirectores de abastecimiento de equipos marinos y tácticos., especificar una bolsa para cubierta significa planificar el impacto dinámico, no solo la impermeabilización estática. Una bolsa montada en cubierta es un componente estructural de la embarcación que absorbe la energía de las olas. Si su socio fabricante lo trata como una mochila genérica, la tasa de fallas en el campo será catastrófica.

La realidad de la delaminación: agua salada y ASTM G154

El medio marino es hostil a los polímeros flexibles. La radiación ultravioleta acelera la descomposición del plastificante. El agua salada impulsa la hidrólisis. Esta combinación destruye el PVC genérico y el poliéster TPU estándar.

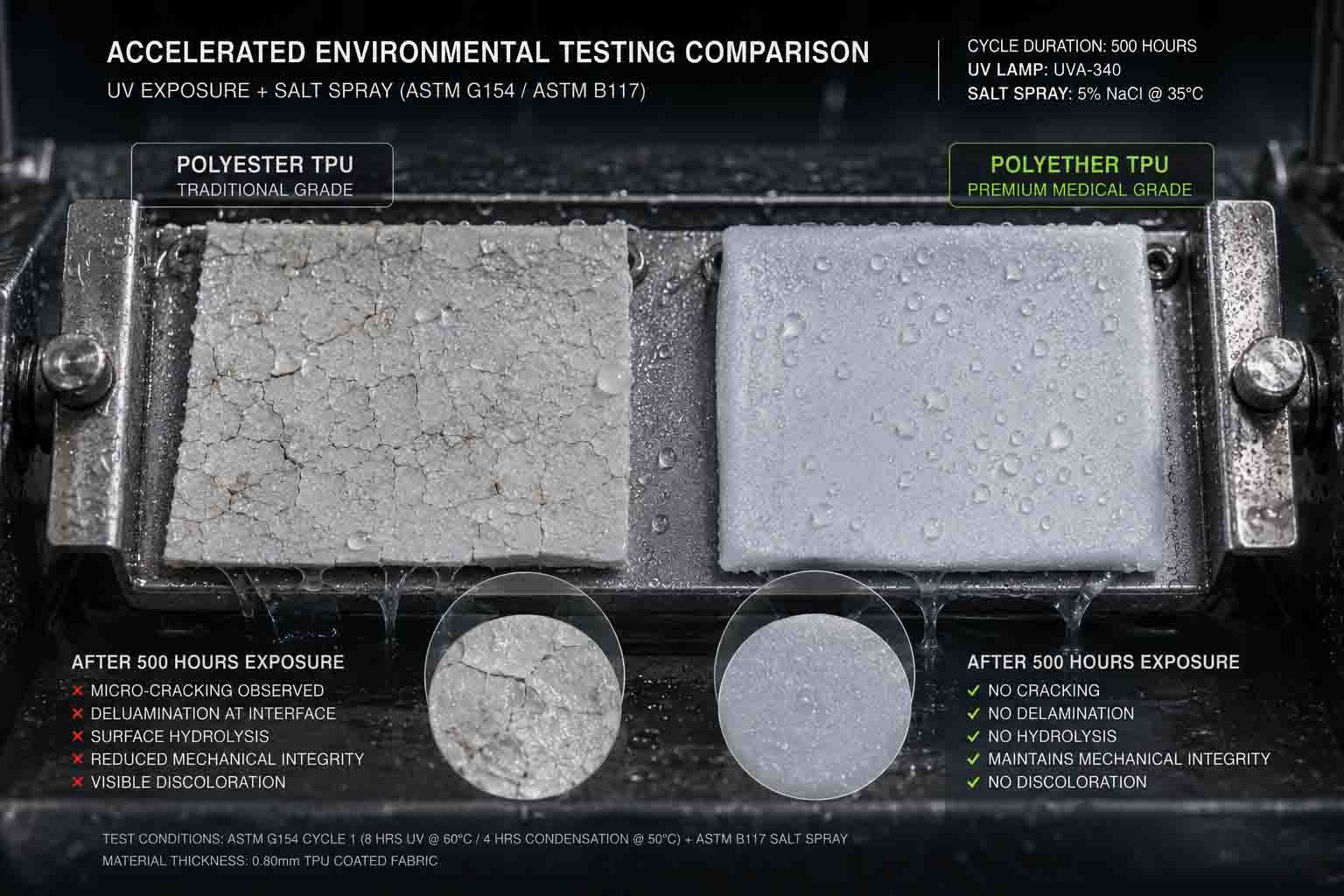

En las bolsas secas de consumo, el material se siente robusto en la sala de exposición. Bajo la exposición continua al sol y la niebla salina, el poliéster TPU se vuelve quebradizo. Se forman microfisuras a lo largo de los puntos de flexión. Después de 90 días de uso marino intenso, la barrera impermeable se delamina del tejido base. La bolsa no sólo gotea; arroja su capa.

La producción de grado marino exige TPU a base de poliéter. Pero no basta con especificar la familia de polímeros. El material debe ser validado contraASTM G154(Práctica estándar para el funcionamiento de aparatos de lámpara ultravioleta fluorescente para exposición a materiales no metálicos). Si la fábrica no puede proporcionar datos de erosión acelerada que demuestren que el TPU conserva su resistencia a la tracción después de 500 horas de exposición cíclica a los rayos UV y a la condensación, está comprando un producto desechable.

La vulnerabilidad del punto de anclaje: cargas de corte dinámicas

Cuando un oleaje oceánico rápido o pesado de Clase IV choca contra la cubierta de un kayak, una bolsa cargada de 20 litros crea una enorme fuerza de corte dinámica. Esta fuerza se transfiere directamente a los anillos en D o a las pestañas de amarre soldadas por RF que sujetan la bolsa al aparejo de la cubierta.

Aquí es donde comercialFabricación de equipos tácticos y para actividades al aire libre.falla. Una fábrica optimizará sus parámetros de soldadura de alta frecuencia (HF) para costuras rectas. Pero soldar una lengüeta gruesa de múltiples capas al exterior de la bolsa requiere una configuración de herramientas y un perfil de tiempo de permanencia completamente diferentes.

Si el tiempo de permanencia de la soldadura HF en una pestaña de pestañas está desviado en 0,3 segundos, la soldadura parece sólida para los inspectores visuales de control de calidad. En el campo, cuando una ola de 50 libras impacta la bolsa, la carga dinámica desprende el parche de la tela base, dejando al descubierto el tejido desnudo que se encuentra debajo. La integridad de la costura principal es irrelevante si los puntos de anclaje abren un agujero en el costado de la bolsa.

Más allá de las pruebas estáticas: picos de presión instantáneos

Las pruebas de inmersión estáticas son engañosas. Bajar suavemente una bolsa a un tanque de presión de 1,0 bar demuestra que las costuras retienen el aire. No es una réplica de un kayak que se desplaza en medio de fuertes olas.

Una ola que choca directamente contra el sistema de cierre genera picos instantáneos de presión hidrostática que superan con creces los índices de profundidad estática. El sistema de cierre, ya sea una tapa enrollable diseñada con precisión con refuerzos o uncremallera hermética utilizada en equipos de rally de motocicletas extremas—debe estar diseñado para desviar la presión del impacto. El agua forzada a entrar en un pliegue a alta velocidad se comporta de manera diferente que el agua que descansa contra una costura. La deflexión del impacto requiere rigidez estructural en el punto de cierre, no sólo material hermético.

El tiro mortal de la auditoría de abastecimiento

La evaluación de un OEM para bolsas de cubierta de calidad marina requiere revisar los folletos de marketing. Cuando camina por la fábrica, la inspección visual de las uniones es una pérdida de tiempo. Haga al líder de ingeniería estas preguntas específicas:

• Muéstreme los datos de resistencia al pelado de la máquina de prueba universal (UTM) para sus parches de anillos en D soldados por RF. ¿Cuál es la falla por carga máxima en Newtons?
• ¿Cómo se ajusta la temperatura y la presión de las herramientas de soldadura HF al unir una lengüeta rígida de 3 mm a una carcasa de TPU de 0,6 mm?
• Proporcione los registros de degradación de agua salada y UV ASTM G154 para este lote específico de poliéter TPU.

Si la fábrica responde señalando un tanque de agua estático genérico de 1,0 bar, fabrican juguetes para la piscina. No fabrican equipos de supervivencia de calidad marina.

Preguntas frecuentes sobre ingeniería para adquisiciones marítimas
