Este mes, nuestro taller de soldadura de alta frecuencia de Dongguan trasladó un programa de bolsas impermeables para cuadros de bicicletas desde la confirmación de muestra a la primera producción. La bolsa es un paquete de cuadro de triángulo completo diseñado para uso en gravel y ciclismo: una carcasa con revestimiento de TPU antidesgarro en forma de diamante, refuerzo soldado, lengüetas de anclaje soldadas con gancho y bucle en el tubo superior, el tubo inferior y el tubo del sillín, y un cierre resistente al agua en el borde superior. Se utilizaron dos versiones de cierre una al lado de la otra durante el muestreo (una versión con cremallera y una versión con tapa enrollable) porque el comprador quería ver cómo se comportaba cada una bajo carga antes de bloquear las herramientas.

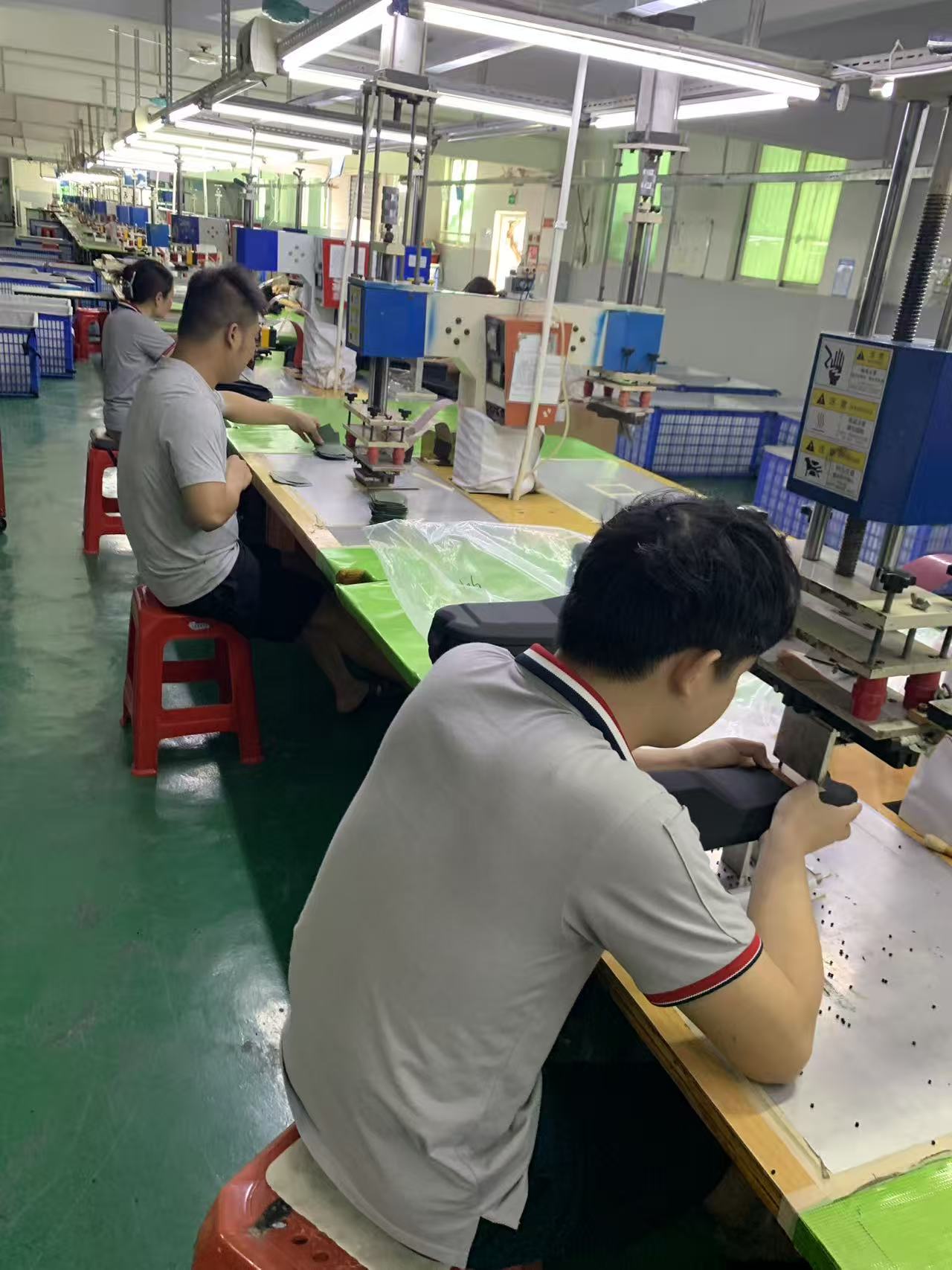

El piso de soldadura de alta frecuencia durante el recorrido de la bolsa del marco. Cada estación lleva su propio juego de troqueles.
Por qué un marco triangular es más difícil de soldar que una bolsa de lona
Una bolsa seca es un tubo. Una bolsa de cuadro no lo es. El triángulo está definido por la bicicleta que cuelga en su interior, lo que significa que cada borde del panel tiene una longitud diferente y la mayoría de ellos son curvos, y el refuerzo que le da volumen a la bolsa tiene que estrecharse desde aproximadamente toda la profundidad en el tubo inferior hasta casi nada en el vértice delantero. Esa reducción es donde la construcción soldada se mantiene y también donde sale mal si el proceso es descuidado. El electrodo tiene que ejercer una presión uniforme e incluso permanecer a lo largo de una costura cuya geometría cambia continuamente, y un troquel que se ajuste al extremo ancho soldará insuficientemente el extremo estrecho a menos que se corte para ese panel específico.
En la práctica, eso significa que una bolsa para marco no es un producto que se cita en una foto. Cada tamaño y cada perfil de marco necesita su propio juego de troqueles, y el troquel es la razón por la que el muestreo en esta categoría se realiza en el extremo más largo de nuestra ventana normal de 7 a 15 días. Sin embargo, una vez que existe el troquel, la producción es rápida y repetible: la estación de soldadura realiza el mismo ciclo de fusión cada vez en lugar de depender del criterio del operador sobre el margen de costura.

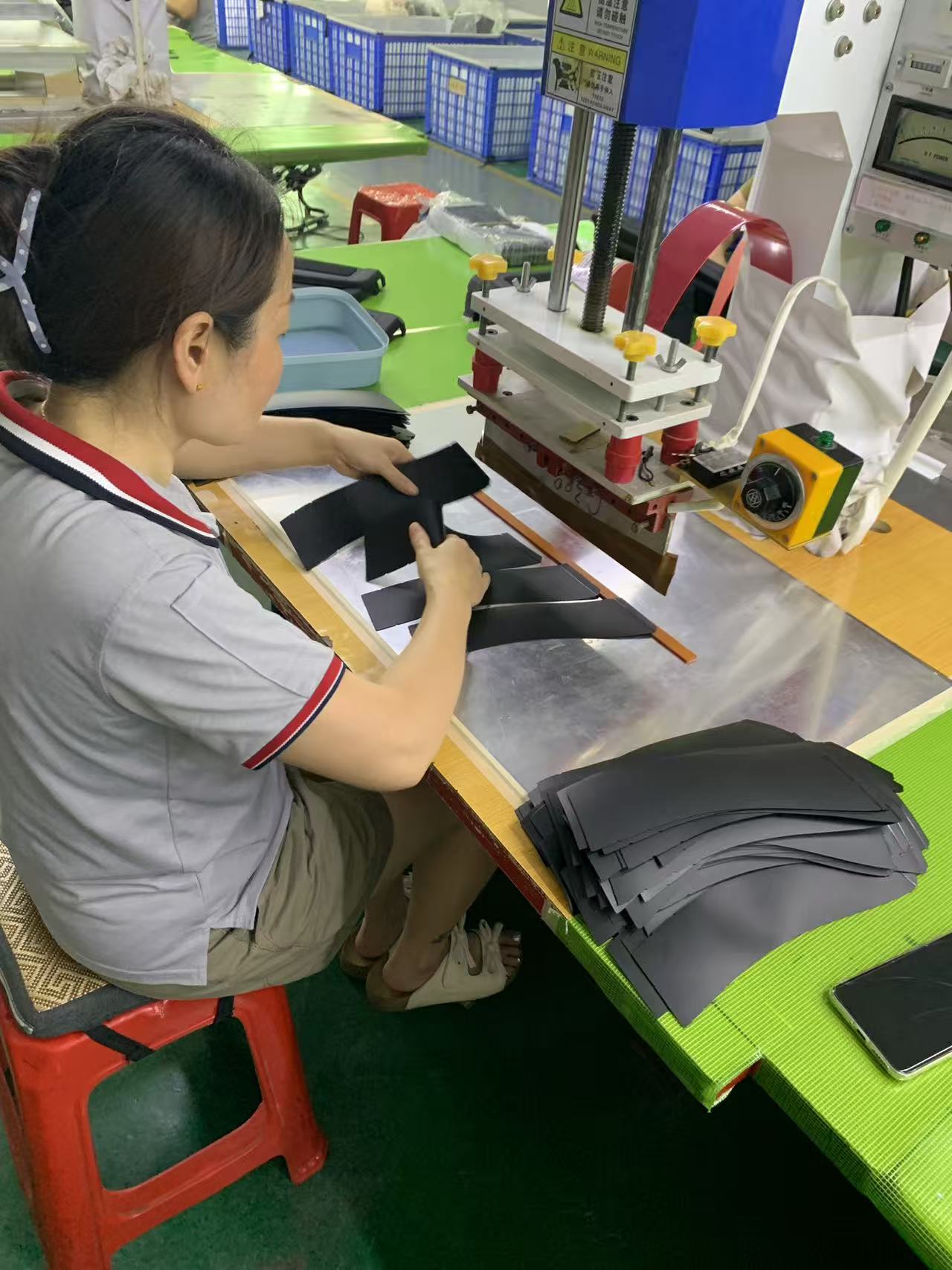

Los paneles cortados se colocan manualmente contra el troquel; el dispositivo, no el ojo del operador, establece la línea de costura.
Los anclajes de las correas están soldados, no cosidos.
Pregúntele a cualquier mecánico de bicicletas dónde fallan las bolsas de cuadro y la respuesta rara vez es la costura principal. Es el punto de anclaje. Una bolsa de marco cargada está bajo una tensión asimétrica constante: las correas tiran de la carcasa hacia arriba contra los tubos mientras el contenido empuja hacia afuera, y cada sección de grava de la tabla de lavar agrega un ciclo de choque a eso. Una pestaña de velcro cosida coloca una línea de perforaciones de aguja directamente a través de la tela base exactamente en el punto que lleva esa carga. Esas perforaciones hacen dos cosas durante una temporada: dejan que el agua siga el hilo y actúan como una línea de desgarro cuando la bolsa está demasiado llena.
En este programa, las pestañas de velcro y los parches de refuerzo se sueldan por alta frecuencia directamente a la carcasa, por lo que el anclaje y la tela base se convierten en una capa fusionada sin ningún tipo de perforación. Nuestros operadores sueldan las pilas de pestañas en lotes antes de cerrar la carcasa, que es la secuencia que se puede ver en las fotos del taller: bandejas con conjuntos de correas soldadas esperando al lado de la máquina, luego se ejecuta el cierre de la carcasa.

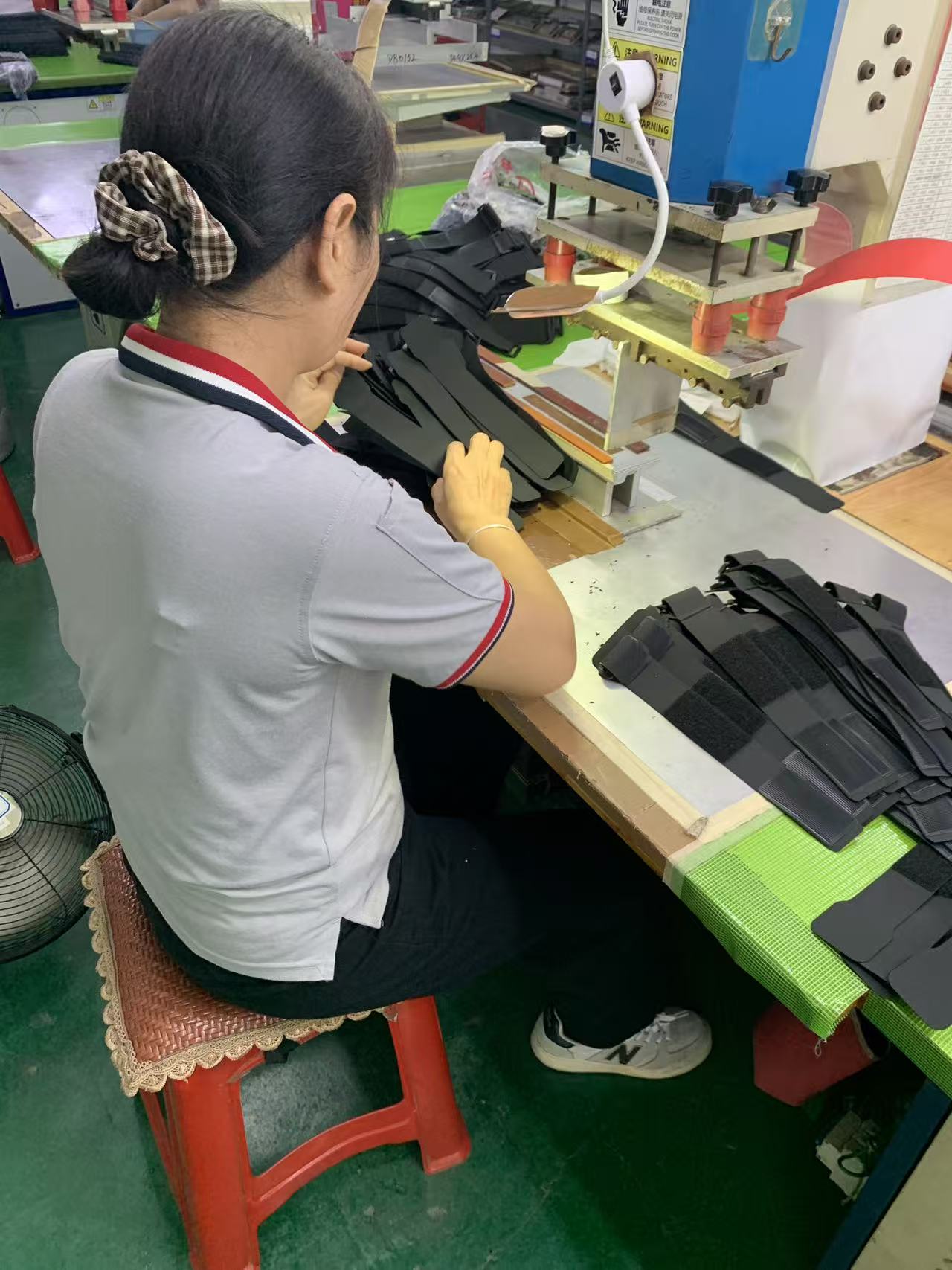

Los conjuntos de correa y gancho y bucle se sueldan en lotes antes del cierre de la carcasa.
Cómo se ve realmente la confirmación de muestra
La etiqueta de confirmación de muestra adherida a la bolsa terminada incluye la versión, el número de muestra, el número de pedido, el número de producción, el cliente, el nombre del producto, la tela y el color. Es una tarjeta pequeña y es el documento más útil de todo el programa, porque es con lo que se compara el piso de producción cuando el pedido se ejecuta tres meses después. Nada se produce en masa contra una fotografía o un mensaje de chat.
El otro elemento de las fotos está menos ordenado: una muestra confirmada marcada con tiza. Esas líneas son las notas de revisión de la sala de patrones escritas directamente en la pieza: dónde se mueve una costura, dónde se suaviza una curva, dónde la posición de una correa cambia unos pocos milímetros para despejar el saliente de la jaula de la botella. Marcar la muestra en lugar de anotar un dibujo mantiene la corrección física e inequívoca, y así es como la segunda ronda de muestra se cierra rápidamente en lugar de convertirse en tres semanas más de correo electrónico.

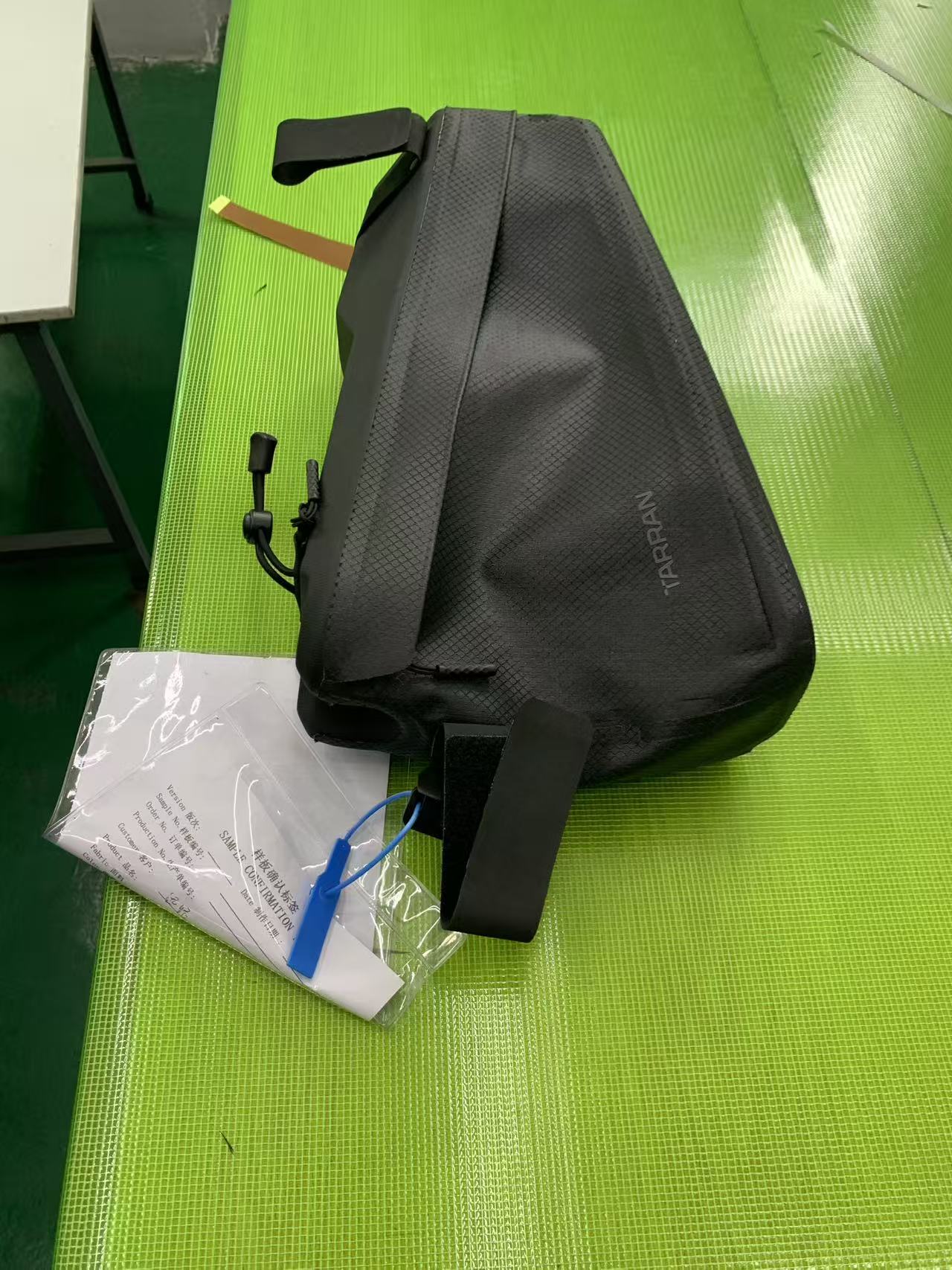

Muestra confirmada con su etiqueta de confirmación de muestra: versión, pedido, número de producción, tejido y color.
El estándar de impermeabilidad adecuado para una bolsa de cuadro
Probamos esta categoría con un protocolo de lluvia intensa y chorro de agua en lugar de un protocolo de inmersión, y se lo decimos claramente a los compradores que solicitan un reclamo de inmersión. Una bolsa de cuadro vive a aproximadamente medio metro del suelo detrás de una rueda delantera que gira. Lo que en realidad enfrenta es un rocío presurizado continuo que transporta arena, sal y barro (durante horas) y no un baño. Una prueba con chorro de agua reproduce esto. También expone el modo de falla que importa aquí, que es impulsado por pulverización lateral hacia un cierre o hacia el borde de un parche de anclaje, y lo hace sin permitir que nadie reclame una calificación que el hardware del cierre no puede soportar. Cuando un comprador realmente necesita una bolsa sumergible para bicicleta, se trata de una construcción diferente con un cierre hermético, y la cotizaremos como tal.
Más allá de la prueba de impermeabilidad, la prueba pasó por nuestro conjunto estándar: resistencia de unión en costuras soldadas, resistencia a la tracción en la tela base, ciclos de carga en las lengüetas de anclaje, fatiga de la cremallera en la versión con cremallera, abrasión, niebla salina, solidez del color y diferencia de color, con puntos de control IQC, IPQC y OQC a través de la línea e inspección SGS o QIMA de terceros disponibles a pedido.

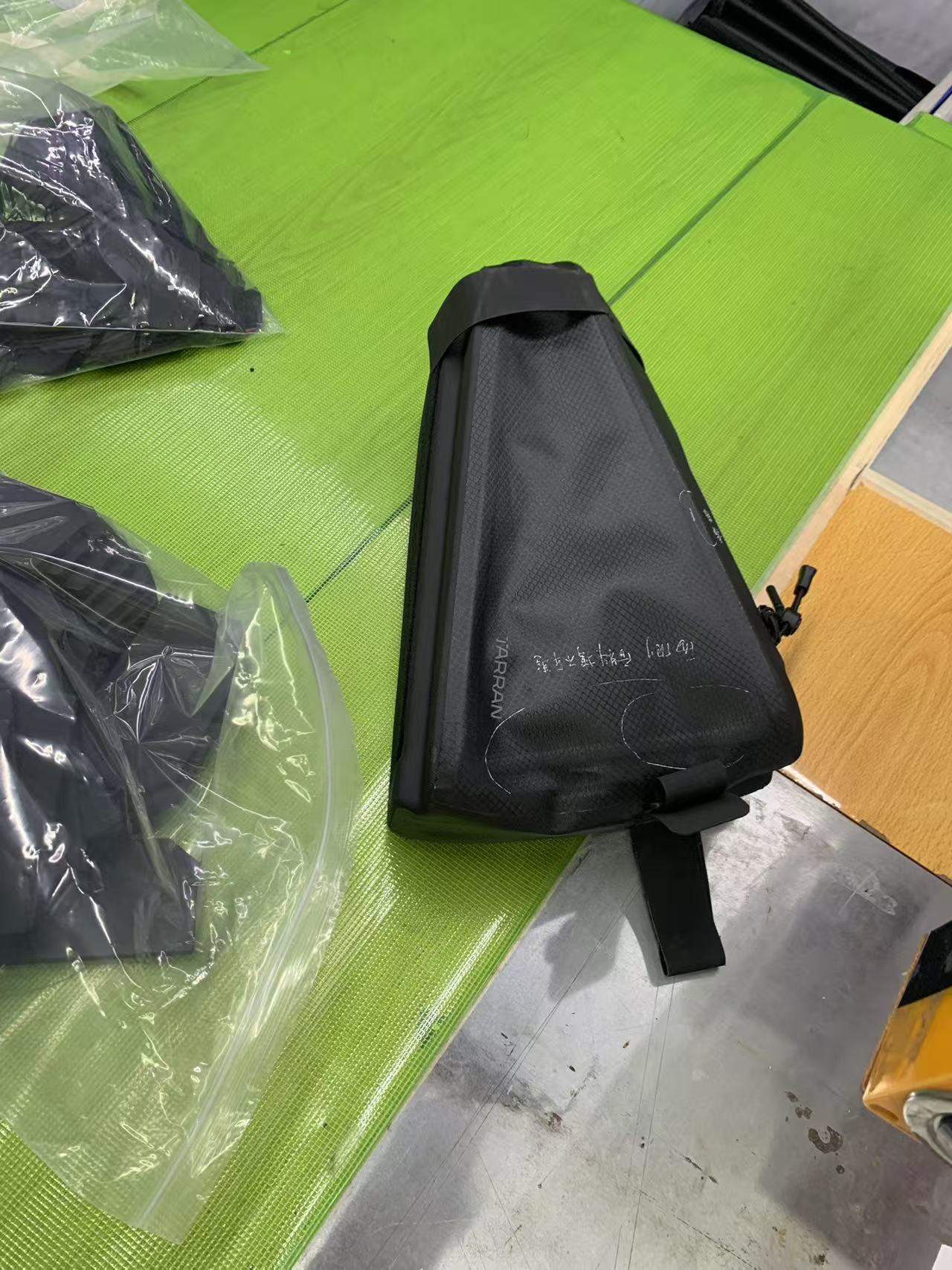

Bolsa de marco terminada: refuerzo soldado, lengüetas de anclaje soldadas, cierre superior resistente al agua.
Qué significa esto si estás abasteciendo esta categoría
Sealock ha estado fabricando equipos impermeables soldados por alta frecuencia durante más de 20 años, desde nuestra planta de Dongguan y nuestras instalaciones en la ciudad de Ho Chi Minh, y los compradores pueden elegir el origen que se adapte a su posición arancelaria sin cambiar las especificaciones. Los términos estándar en esta categoría son FOB Guangdong, de 7 a 15 días para muestreo, de 30 a 45 días para producción en masa y MOQ de 300 piezas en la mayoría de los modelos. El desarrollo desde cero a partir de un boceto, una muestra de la competencia o una hoja de especificaciones objetivo para nosotros es un trabajo normal y no una excepción, aunque las estructuras genuinamente nuevas conllevan un ciclo de muestreo más largo por las razones descritas anteriormente.
